В чем разница между манометром, реле давления и преобразователями давления?

Измерение давления в системе является одной из наиболее важных переменных для измерения и контроля в насосной системе. Он предоставляет информацию о давлении в системе и работе насоса или системы, и его можно использовать для эффективного и надежного управления системой.

Самая простая форма измерения давления-с помощью манометра. Манометр представляет собой устройство индикации давления, которое обеспечивает локальное считывание давления для мониторинга работы или состояния процесса путем локального указания количества давления. Существует много типов манометров, но наиболее распространенным является аналог, указывающий тип трубки Бурдона.

Реле давления-следующий в списке.

Он может иметь цифровой дисплей, но дисплей не является основной целью переключателя.

Реле давления-это устройство, которое после отклонения физического давления открывает или закрывает набор контактов. Настройка давления обычно может быть отрегулирована и используется для открытия или закрытия клапана или включения или выключения насоса в зависимости от физического давления.

Датчик давления или передатчик представляет собой электронное устройство, используемое в сочетании с датчиком давления и преобразователем сигналов от напряжения к току для генерации пропорционального выходного сигнала к давлению, которое он считает, например, выходной сигнал 4-20 мА или 1-5 вольт (или другой тип). Этот пропорциональный сигнал давления может подаваться в распределенную систему управления или другое управление для непрерывного управления работой насосной системы.

Типичным применением для управления с помощью датчика давления и системы управления является модуляция регулирующего клапана или модуляция скорости насоса с помощью привода с переменной скоростью для поддержания заданного давления в системе.

Манометры, переключатели и преобразователи могут считывать, индициировать и/или управлять на основе положительного, отрицательного (вакуумного) или дифференциального давления.

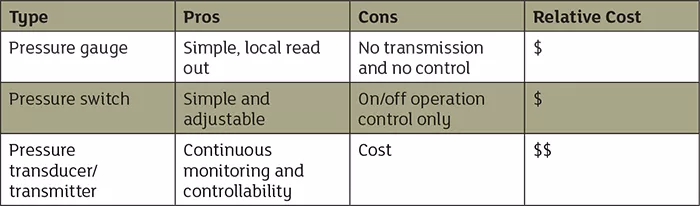

Таблица 1. Относительные возможности датчиков давления

В таблицах 1 и 2 приводится сводная информация о возможностях и относительной стоимости каждого типа устройств, а также соображения по выбору и измерению.

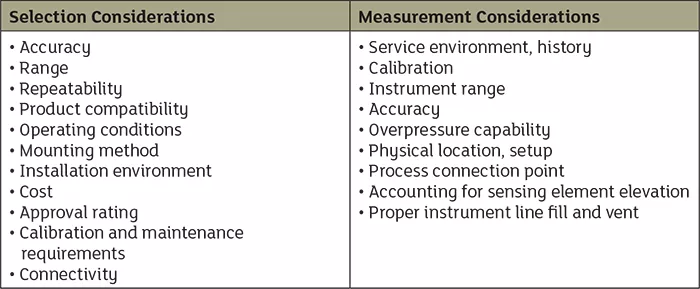

Таблица 2. Важные вопросы выбора и измерения
