ЛФБВ
Шаровой кран

Name: ЛФБВ
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

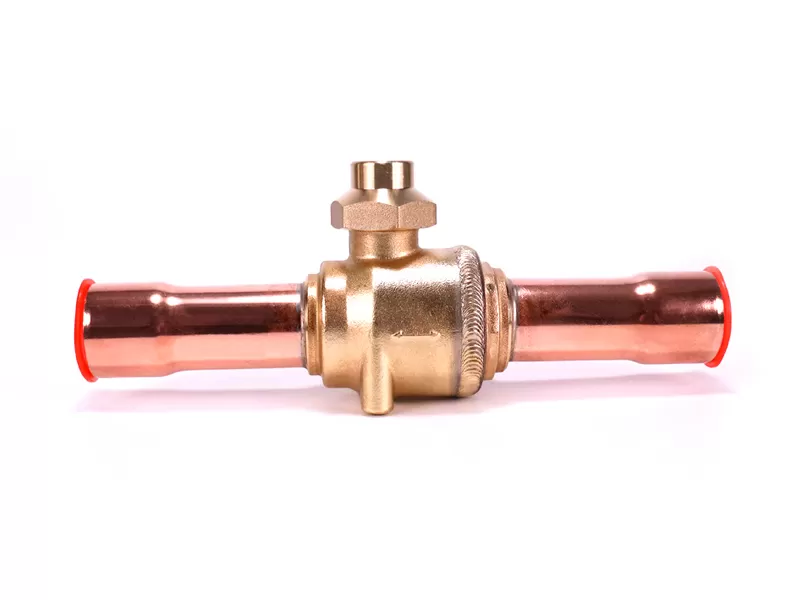

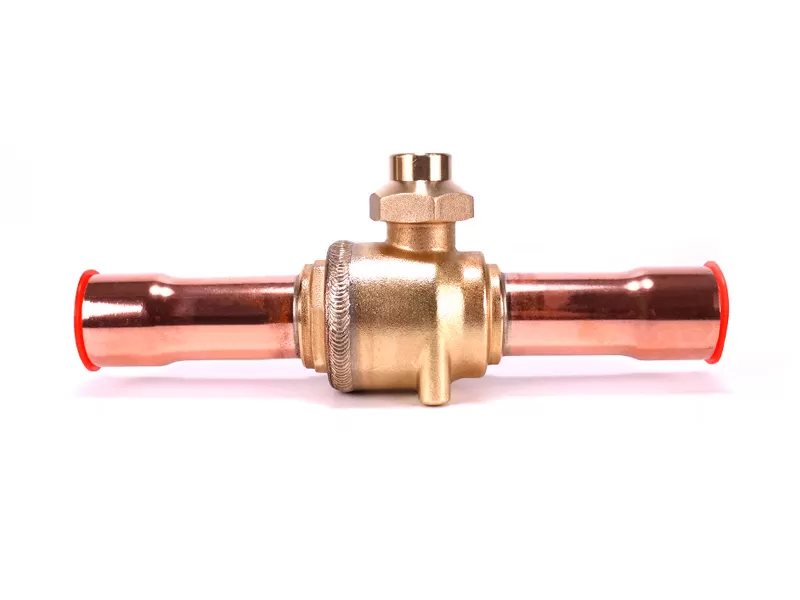

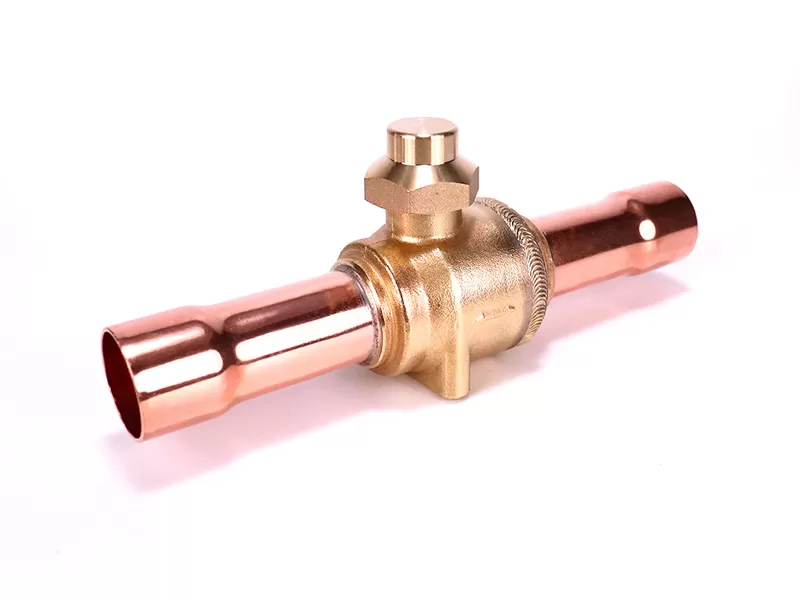

LFBV-это запорный клапан с ручным управлением, подходящий для трубопроводов жидкого, всасывающего и горячего газа коммерческого кондиционирования, холодильного и другого оборудования. Путем работать шток клапана, он может раскрыть и отрезать внутренний путь циркуляции. Его можно использовать как клапан обслуживания для пылесосить и добавления хладагента во время обслуживания.

Прямо сквозной тип, конструкция с полным отверстием для минимального падения давления и потери низкого давления.
От полностью открытого до полностью закрытого требуется всего 1/4 оборота, простота в эксплуатации.
Тело клапана и место клапана принимают сваренную структуру, никакую внешнюю утечку, высокую надежность.
Хромированный шар и высокопроизводительное уплотнительное кольцо могут минимизировать скорость внутренней утечки, 100% испытание на утечку.
Двунаправленный поток, взрывозащищенная конструкция штока клапана, доступен зарядный клапан.
Корпус клапана оснащен монтажными отверстиями для кронштейна для легкой установки.

Параметры

Размерность

Документы и чертежи

Связанное приложение

Параметры

Общие	Значение
Применимый хладагент	Обычно используемые хладагенты ГХФУ, ГФУ и связанные с ними масла
Максворкинг давление	4,5 МПа
Максимальное давление	6,5 МПа
Диапазон рабочих температур	-40 ℃ 120 ℃
Положение установки	Жидкостная труба, всасывающие и выпускные отверстия, трубопровод горячего газа

Размерность

Dimension of Ball Valve LFBV

Модель		Сварка ODF (в)	Размеры (мм)						Значение kv М³/ч
С зарядом Клапан	Без заряда Клапан	Сварка ODF (в)	Л	H	С	H	М резьба	ОД	Значение kv М³/ч
LFBV-6-1	LFBV-6-2	1/4	134	51	8	22	М4	13	0,8
LFBV-10-1	LFBV-10-2	3/8	134	51	8	22	М4	13	3,8
LFBV-12-1	LFBV-12-2	1/2	156	51	11,5	22	М4	13	5,6
LFBV-16-1	LFBV-16-2	5/8	156	51	13	22	М4	13	10,1
LFBV-19-1	LFBV-19-2	3/4	166	60	16	29,7	М4	19	20,4
LFBV-22-1	LFBV-22-2	7/8	184	60	20	29,7	М4	19	28,2
LFBV-28-1	LFBV-28-2	1-1/8	204	79	23	38	М4	24,5	52
LFBV-35-1	LFBV-35-2	1-3/8	244	89	25,5	48	М6	30	80,9
LFBV-42-1	LFBV-42-2	1-5/8	256	110	28	55	М6	36,5	196
LFBV-54-1	LFBV-54-2	2-1/8	303	128	35	60	М6	50	248
LFBV-67-1	LFBV-67-2	2-5/8	324	147	36	92	М6	60,5	252
LFBV-79-1	LFBV-79-2	3-1/8	371	179	42	112	М6	73	279
