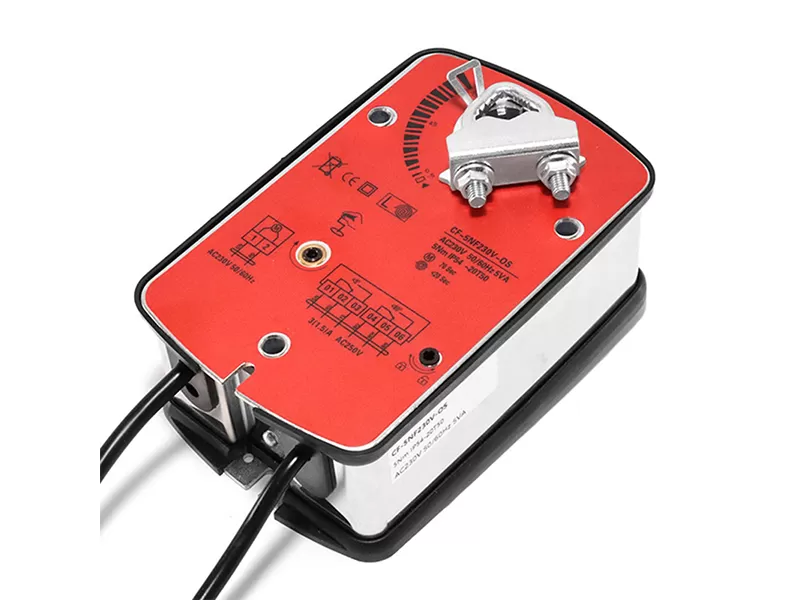

LFZ-T05 Приводы электрических демпферов серии используют импортный двигатель постоянного тока/бесщеточный двигатель для обеспечения мощности с крутым моксом 5 Нм. Он широко используется в строительстве вентиляционных полей, которые могут реализовать механический сброс при отключении питания и электрическом запуске, обеспечивая более 30000 раз повторное действие.
| Общие | Значение | |
| Электрический параметр | Номинальное напряжение | AC24V 50/60 Гц DC24V /AC100...240 В 50/60 Гц |
| Номинальный диапазон напряжения | AC/DC19,2... 28,8 В/AC85... 265 В | |
| Потребляемая мощность | Состояние запуска Состояние ожидания | |
| Размер кабеля | 0,5 мм² | |
| Оценка вспомогательного переключателя | 3А, 230В переменного тока | |
| Параметр функции | Крутящий момент | 5 нм |
| Подходящий размер демпфера | При номинальной устойчивости к ветру 1NM соответствует 0,1 метра sauare (включая схему согласования воздухонепроницаемого клапана) | |
| Направление вращения | Ручная регулировка доступна | |
| Ручная операция | Доступен во всех сериях | |
| Угол вращения | Макс 95 °. Полный ход можно регулировать механическим пределом | |
| Время выполнения | Регулируется в диапазоне параметров | |
| Уровень шума | Бего46дБ мотора, сброс весны 62дБ | |
| Индикация положения | Механическая индикация | |
| Рабочая среда | Электрическая ранг | Lll (безопасное напряжение) ll (двойная изоляция) |
| Степень защиты | IP54 | |
| Рабочая лемпература | -20 .. + 50 ° К/ИЭК 721-3-3 | |
| Хранение лемпературе | -30 .. + 80 ° К/ИЭК 721-3в-2 | |
| Температура не | 95% относительной влажности, без конденсации/EN 60730-1 | |

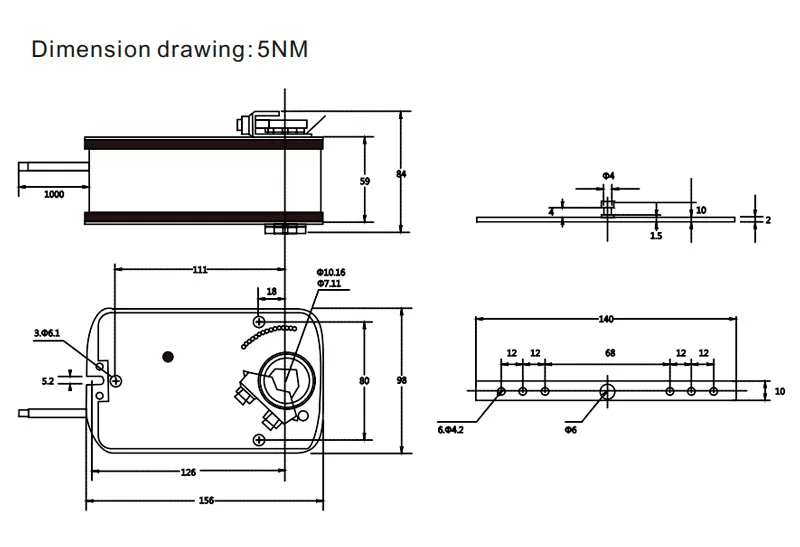

| Размерный чертеж | Размер | См. Размер чертежа |
| Длина вала | > 50 мм | |
| Размер вала | Круглый вал 10-20 10x10 .. Круглый вал 16x16 | |
| Вес | <1,8 кг | |
| Модель | Выходной крутящий момент | Электропитание | Время выполнения | Сигнал управления | F Вспомогательный переключатель |
| LFZ-T0524-K/T1024-K/T1524-K | 5Н/10Н/15Н | 24 В | Время работы двигателя 70 с; Время сброса пружины <20 с | ВКЛ-ВЫКЛ управление | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5Н/10Н/15Н | 24 В | Время работы двигателя 70 с; Время сброса пружины <20 с | ВКЛ-ВЫКЛ управление | Два комплекта вспомогательных переключателей |
| LFZ-T05230-K/T10230-K/T15230-K | 5Н/10Н/15Н | 230 В | Время работы двигателя 70 с; Время сброса пружины <20 с | ВКЛ-ВЫКЛ управление | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5Н/10Н/15Н | 230 В | Время работы двигателя 70 с; Время сброса пружины <20 с | ВКЛ-ВЫКЛ управление | Два комплекта вспомогательных переключателей |
