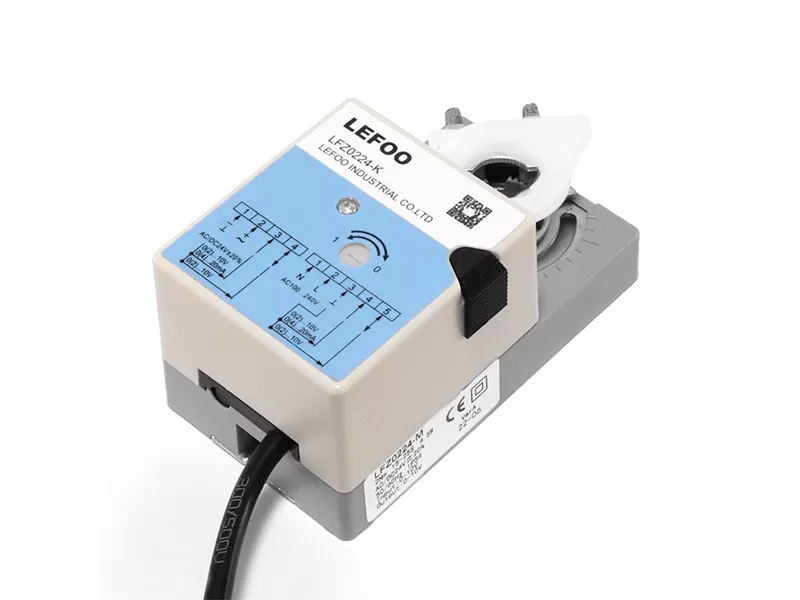

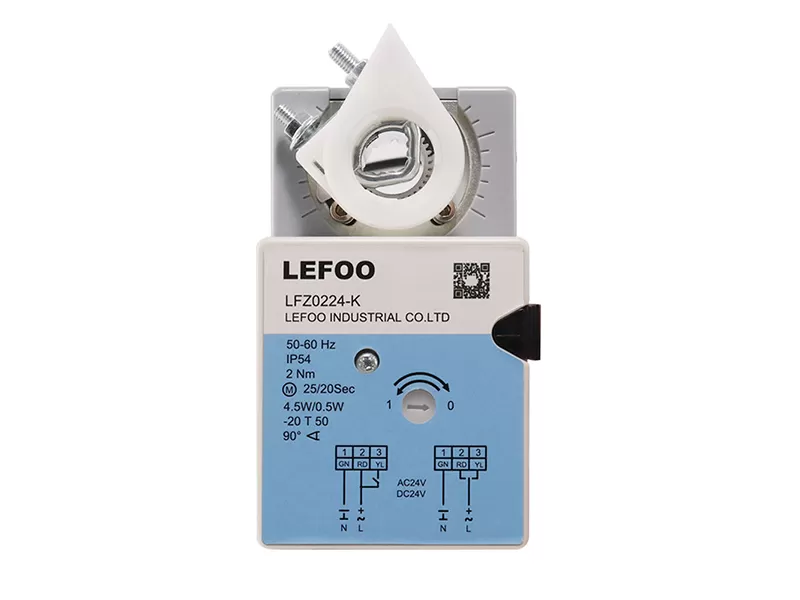

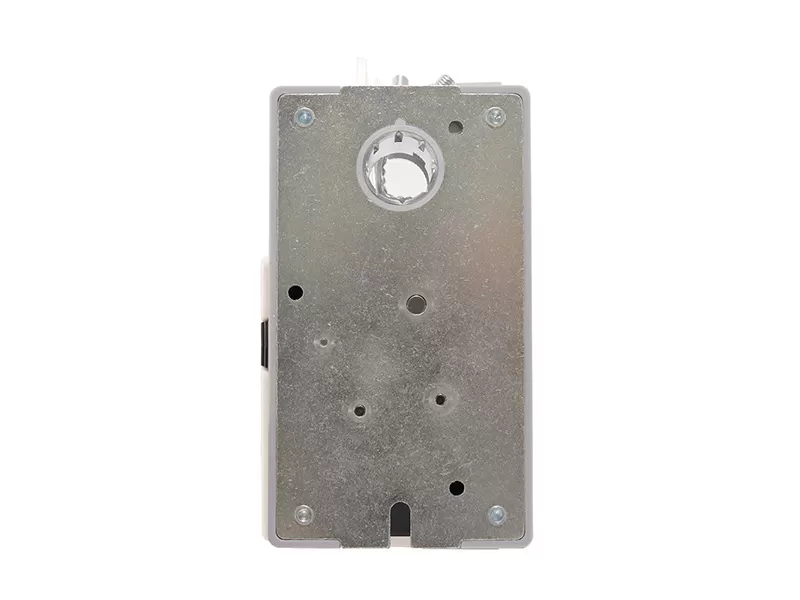

Стандартный роторный привод LFZ

Name: Стандартный роторный привод LFZ
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

Привод электрического демпфера серии LFZ использует импортный двигатель постоянного тока/бесщеточный двигатель для подачи энергии. Он может предлагать крутящий момент 2 ~ 40 нм, он может напрямую работать на поворотном управлении воздушной системой и системами водоснабжения, а также может реализовывать управление сигналом напряжения 0(2)-10 В и тока 0(4)-20 мА также может обеспечивать взаимную обратную связь по току или сигналу напряжения, Его легко установить и легко закрепить на квадратном валу, круглом валу или валу демпфера другой формы. Этот продукт имеет преимущества длительного срока службы, шума и многофункционального интеллектуального управления. Вся серия продуктов доступна с функцией мануа деятельности. Степень защиты продукта-IP54, он стабилен и эффективен, с функцией полной защиты от перегрузки. Все продукты оснащены ручным ограничением.

Параметры

Размерность

Документы & Чертежи

Связанные приложения

Параметры

Общие	Значение
Электрические параметры	Номинальное напряжение	AC24V 50/60 Гц DC24V/AC10...240 В 50/60 Гц
	Диапазон номинального напряжения	AC/DC19,2… 28,8 В/AC85...265 В
	Потребляемая мощность	Рабочее состояние 4,5 Вт, состояние ожидания 0,5 Вт
	Спецификация провода	0,5 мм²
	Термная спецификация	Макс2мм ²
Параметр функции	Крутящий момент	2 Нм	4 Нм	6 Нм	8 Нм	16 Нм	24 Нм	32 нм
	Подходящий размер воздушной двери	0,3 м ²	0,5 м ²	0,8м ²	1,2 м ²	2,5 м ²	3,7 м ²	5,2 м ²
	Направление вращения	Может быть выбран DIP-переключателем
	Ручная регулировка	Привод можно отрегулировать вручную после нажатия кнопки отключения шестерни.
	Номинальный/максимальный угол	90 °/95 °
	Уровень шума	46 дБА (в пределах 1 метра)
	Индикация местоположения	Угол поворота обеспечивается индикатором положения
Рабочая среда	Электрический класс	Ⅲ (безопасное низкое напряжение) ll (двойная изоляция)
	Ранг защиты	IP54
	Рабочая температура окружающей среды	-20 ℃ ~ + 50 ℃
	Температура окружающей среды хранения	-20 ℃ ~ + 50 ℃
	Температурный тест	95% относительной влажности, без конденсации/EN 60730-1

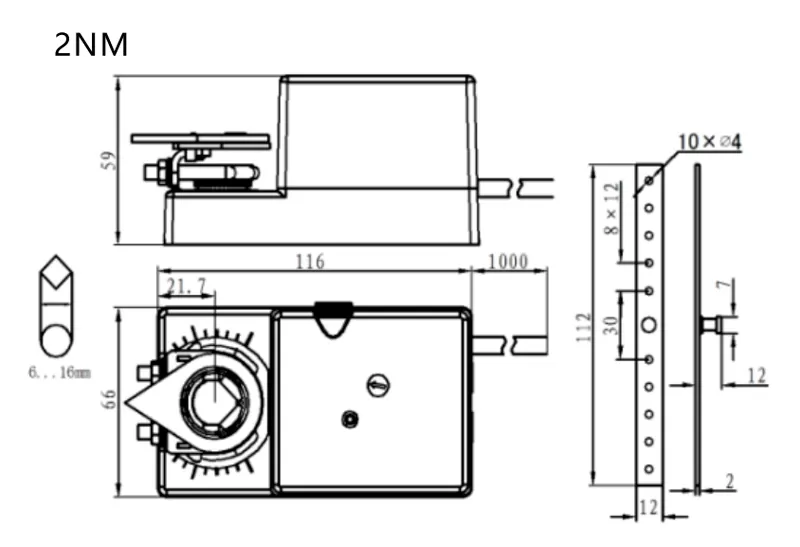

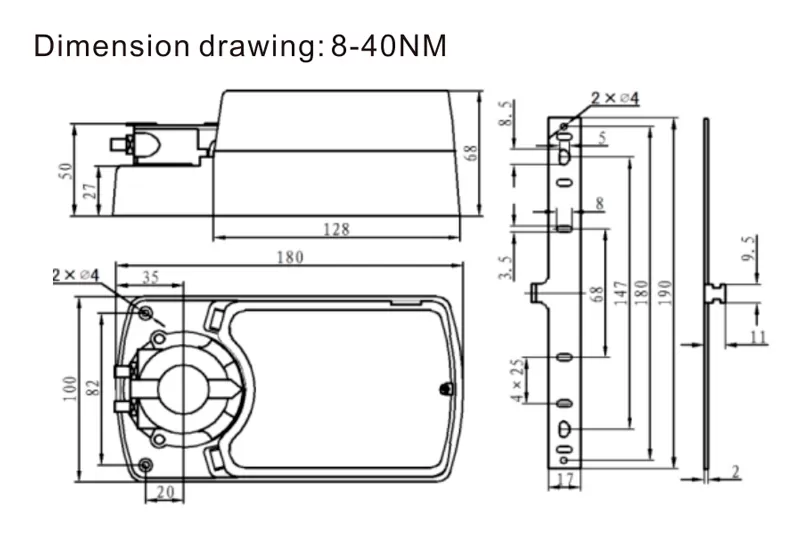

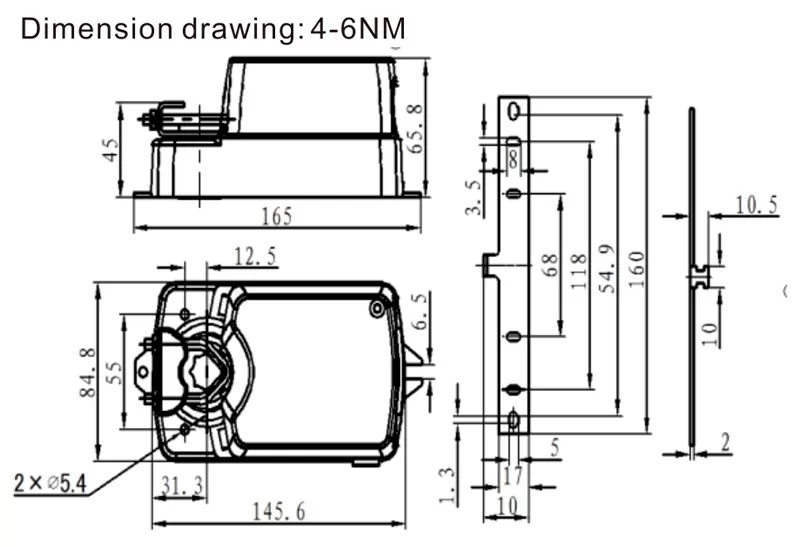

Размерный чертеж	Л×В×Х/мм	Подробнее см. размерный чертеж
	Минимальная длина вала	> 50 мм
	Вес	<1,3 кг

Модель	Выходной крутящий момент	Электропитание	Время выполнения	Сигнал управления	Дополнительный вспомогательный переключатель F
LFZ0224/230-K/KF	2Н	24 В/230 В	20-25 С	ВКЛ-ВЫКЛ управление	Один набор вспомогательных переключателей
ЛФЗ0224/230-М/МФ	2Н	24 В/230 В	20-25 С	0(2)~ 10 В/0(4)~ 20 мА	Один набор вспомогательных переключателей
LFZ0424/230-K/KF	4Н	24 В/230 В	25-30 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
LFZ0424/230-M/MF	4Н	24 В/230 В	25-305	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
LFZ0624/230-K/KF	6Н	24 В/230 В	25-30 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ0624/230-М/МФ	6Н	24 В/230 В	25-30 С	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
LFZ0824/230-K/KF	8Н	24 В/230 В	30-45 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ0824/230-М/МФ	8Н	24 В/230 В	30-45 С	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
LFZ1624/230-K/KF	16Н	24 В/230 В	30-45 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ1624/230-М/МФ	16Н	24 В/230 В	30-45 С	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
LFZ2424/230-K/KF	24Н	24 В/230 В	120-160 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ2424/230-М/МФ	24Н	24 В/230 В	120-1605	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
LFZ3224/230-K/KF	32Н	24 В/230 В	160-200 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ3224/230-М/МФ	32Н	24 В/230 В	160-200 С	0(2)~ 10 В/0(4)~ 20 мА	Два комплекта вспомогательных переключателей
LFZ4024/230-K/KF	40Н	24 В/230 В	200-220 С	ВКЛ-ВЫКЛ управление	Два дополнительных переключателя
ЛФЗ4024/230-М/МФ	40Н	24 В/230 В	200-220 С	0(2)~ 10 В/0(4)~ 20 мА	Два дополнительных переключателя
