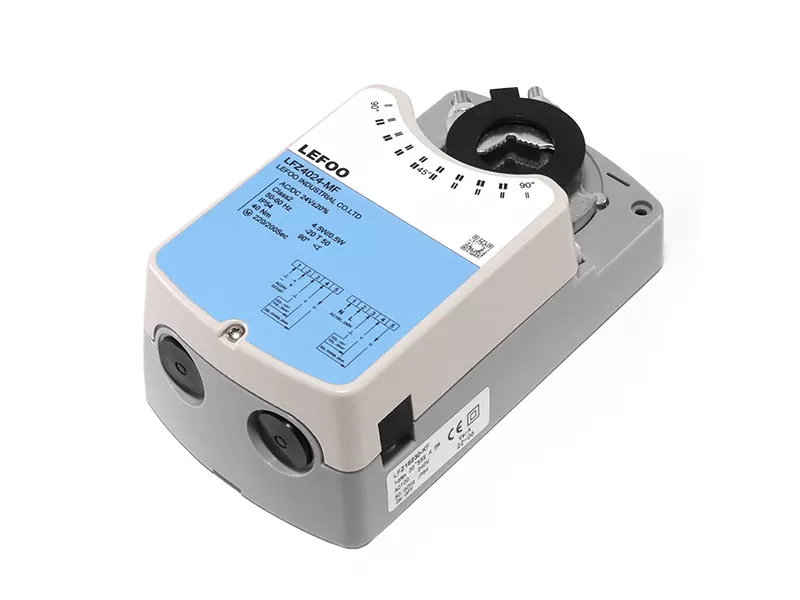

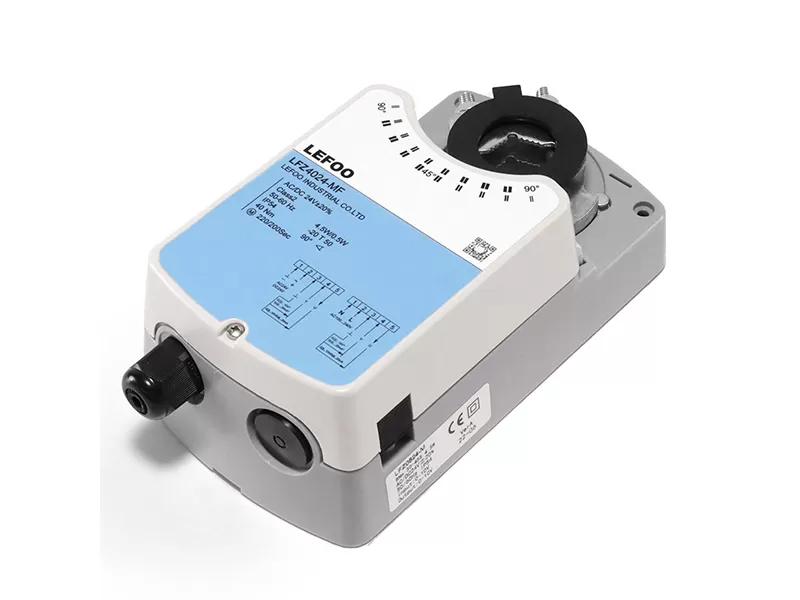

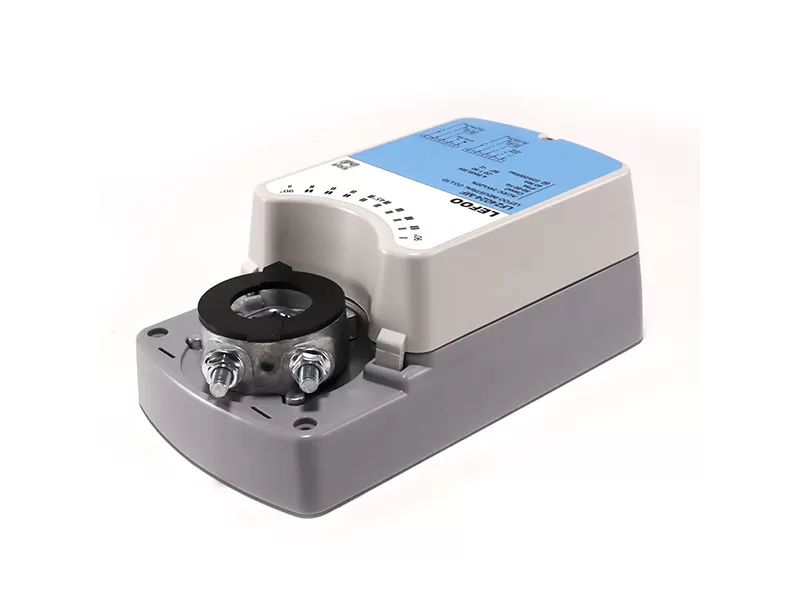

LFZ-Q05/08/16/24/40 Приводы электрических демпферов серии используют импортный двигатель постоянного тока/бесщеточный двигатель для обеспечения мощности с крутящие моменты 5 Нм, 8 Нм, 16 Нм, 24 Нм, 40 Нм на выбор. Серии широко использованы в рейлтранзите, системе вентиляции, лаборатории и других полях которым нужен быстрый контроль. Они просты в установке и устанавливаются на квадратный вал, круглый вал или другие формы соединительных валов демпфера. Они имеют длительный срок службы, низкий уровень шума и могут обеспечивать многофункциональное интеллектуальное управление. Вся серия с функцией ручного управления и ручным пределом, степенью защиты IP54, функцией полной защиты от перегрузки для обеспечения безопасного использования.
Общие | Значение | |||||
Электрические параметры | Номинальное напряжение | AC24V 50/60 Гц DC24V/AC100...240 В 50/60 Гц | ||||
Номинальный диапазон напряжения | AC/DC 19... 28,8 В/AC85V...AC265V | |||||
Потребляемая мощность | Состояние работы 4,5 Вт, состояние ожидания 0,5 Вт | |||||
Размер кабеля | 0,5 мм² | |||||
Размер терминала | Макс2мм ² | |||||
Параметр функции | Крутящий момент | 5 Нм | 8 Нм | 16 Нм | 40 Нм | 48 Нм |
Подходящий размер демпфера | 0,5 м ² | 1,2 м ² | 2,5 м ² | 1,2 м² | 4,2м ² | |
Направление вращения | Может быть выбран DIP-переключателем | |||||
Ручная регулировка | Привод можно отрегулировать вручную после нажатия кнопки отключения шестерни. | |||||
Номинал/Максимальный Comer | 90 °/95 ° | |||||
Уровень шума | 46 дБА (в пределах 1 метра) | |||||
Индикация местоположения | Угол поворота обеспечивается индикатором положения | |||||
Рабочая среда | Электрическая ранг | Ⅲ(SELV) Ⅱ (двойная изоляция) | ||||
Степень защиты | IP54 | |||||
Рабочая температура | -20 ℃ ~ + 50 ℃ | |||||
Температура хранения | -30 ℃ ~ + 80 ℃ | |||||
Температурный тест | 95% относительной влажности, без конденсации/EN 60730-1 | |||||

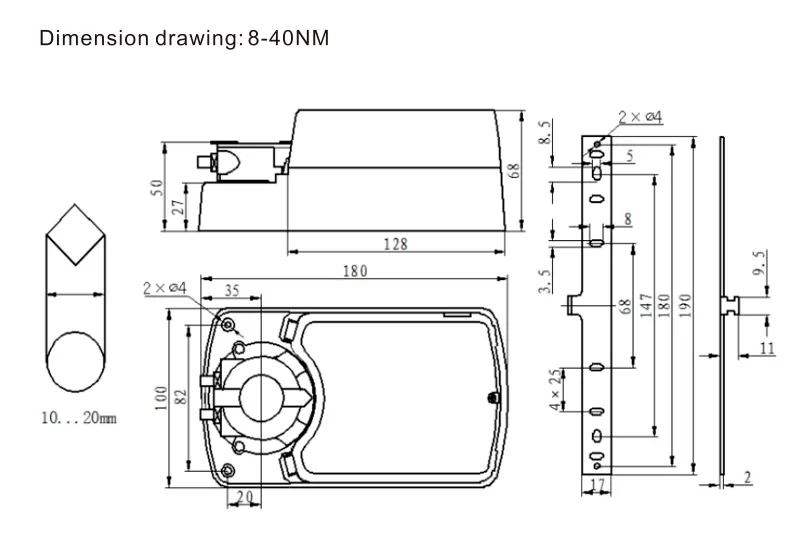

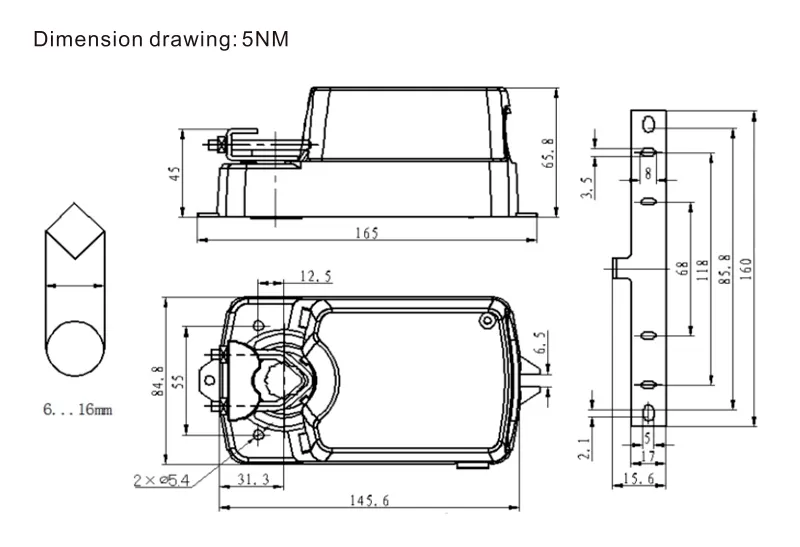

Размерный чертеж | Л×В×Х/мм | Смотрите размерные детали | ||||
Минимальная длина вала | > 50 мм | |||||
Вес | <1,3 кг | |||||
Модель | Выходной крутящий момент | Электропитание | Время выполнения | Сигнал управления | F Вспомогательный переключатель |
LFZ-Q0524/230-K/KF | 5Н | 24 В/230 В | 3.5S | Вкл-выкл контроль | Два комплекта вспомогательных переключателей |
LFZ-Q0524/230-M/MF | 5Н | 24 В/230 В | 3.5S | 0(2)~ 10 В/0(4)~ 20 мА | Два комплекта вспомогательных переключателей |
LFZ-Q0824/230-K/KF | 8Н | 24 В/230 В | 8S | Вкл-выкл контроль | Два комплекта вспомогательных переключателей |
LFZ-Q0824/230-M/MF | 8Н | 24 В/230 В | 85 | 0(2)~ 10 В/0(4)~ 20 мА | Два комплекта вспомогательных переключателей |
LFZ-Q1624/230-K/KF | 16Н | 24 В/230 В | 16S | Вкл-выкл контроль | Два комплекта вспомогательных переключателей |
LFZ-Q1624/230-M/MF | 16Н | 24 В/230 В | 16S | 0(2)~ 10 В/0(4)~ 20 мА | Два комплекта вспомогательных переключателей |
LFZ-Q2424/230-K/KF | 24Н | 24 В/230 В | <30S | Вкл-выкл контроль | Два комплекта вспомогательных переключателей |
LFZ-Q2424/230-M/MF | 24Н | 24 В/230 В | <30S | 0(2)~ 10 В/0(4)~ 20 мА | Два комплекта вспомогательных переключателей |
LFZ-Q4024/230-K/KF | 40Н | 24 В/230 В | <30S | Вкл-выкл контроль | Два комплекта вспомогательных переключателей |
LFZ-Q4024/230-M/MF | 40Н | 24 В/230 В | <30S | 0(2)~ 10 В/0(4)~ 20 мА | Два комплекта вспомогательных переключателей |
Информация для заказа-KF/MF-серия со вспомогательным переключателем, пожалуйста, предоставьте полный
