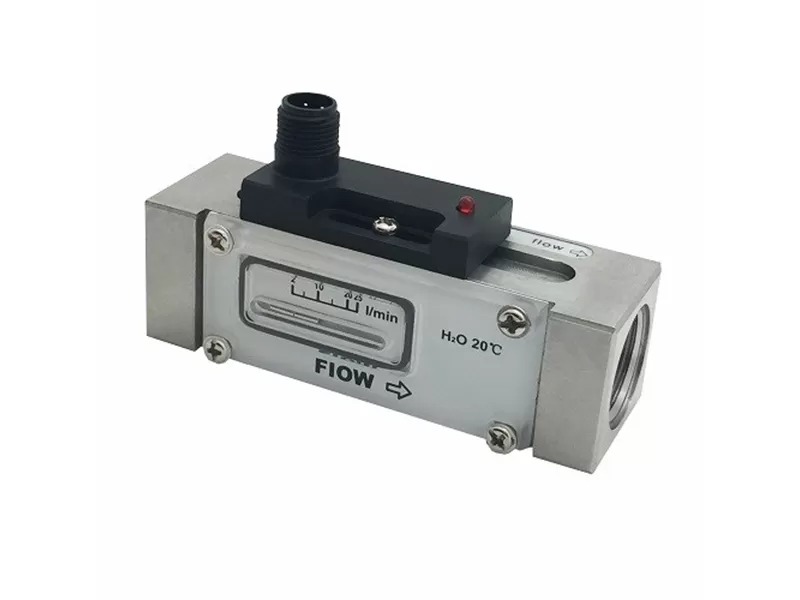

FS200
Переключатель потока поршеня

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

Принцип и структура:Онлайн-установка, механический переключатель потока, используется в жидких или газовых средах. Твердый корпус из пластика, алюминия или нержавеющей стали не является обязательным.

Основная особенность:Очень немногие потери давления, удовлетворительная повторяемость и анти -- загрязнение, механические и электронные части изолированы совершенно. Более точная точность настройки, с настройкой индикатора циферблата, простая настройка, пользователю не нужно устанавливать на месте, состояние переключателя отображается на светодиодном индикаторе.

Применение:Может использоваться как в газовой, так и в жидкой, промышленной автоматизации, механическом оборудовании, воздушном компрессоре, HVAC.

Параметры

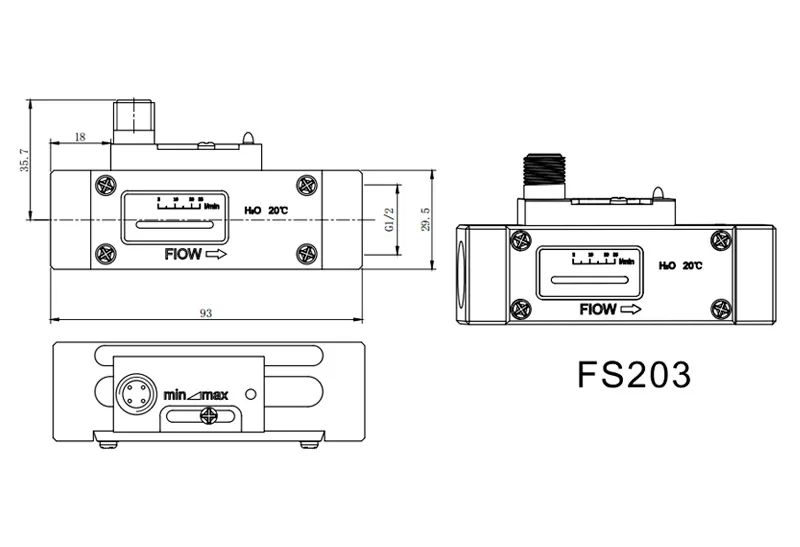

Размерность

Документы и чертежи

Связанное приложение

Параметры

Общие	Значение
Диапазон настройки	См. спецификацию
Точность	± 5% общий диапазон
Задержка	Зависит от различных переключателей, минимум 0,5 л/мин
Установка шкалы	Вода 20 ℃ как средства массовой информации, горизонтально установка в отмеченное положение
Установка шкалы	Изменение среды и температуры может infuence значение
Светодиодный дисплей	Доступно только в дистрибуции DC
Терминал	Вилка M12 и Hirschmann
Вывод	Еркообразный переключатель, мощность: 24VDC/250VAC, 100mA
Давление доказательства	50 бар (алюминий) 200 бар (нержавеющая сталь)
Средняя потеря давления	0,3 бар (25 л/мин)
Разница возврата	Относиться к значению переключателя, минимум 0,5 л/мин
Температура меда	0-100 ℃/0-160 ℃ (высокотемпературный вариант)
Степень защиты	IP65
Инженерный пластик Материалы	Корпус: инженерные пластмассы POM
	Плунжер: инженерные пластмассы POM
	Весна: нержавеющая сталь 316L sus1.4310
	Уплотнение: NBR
	Магнит: Барий
Анодный алюминий Оксидные материалы	Корпус: анодный оксид алюминия
	Плунжер: инженерные пластмассы POM
	Весна: нержавеющая сталь SUS1.4310 316l
	Уплотнение: NBR
	Магнит: Барий
Нержавеющая сталь Материалы	Корпус: нержавеющая сталь 304
	Плунжер: инженерные пластмассы POM
	Весна: нержавеющая сталь SUS1.4310 316L
	Уплотнение: NBR
	Магнит: Барий

Анодный Алюминий Оксид Материалы (Нержавеющая Сталь)	Модель	Доказательство Давление	Максимум Поток	Сменный Диапазон		Г	Л	H	В	X	Вес
		Доказательство Давление	Максимум Поток	Сменный Диапазон		Г	Л	H	В	X	Вес
		Кг	Л/мин (вода)	Л/мин (вода)		Мм	Мм	Мм	Мм	Мм	Кг
	FS201. 202 203	Максинмун 200 Кг	40	0,6 (0,1)	8(7)	G1/4	93	36	30	12	0,22 (0,53)
				0,6 (0,1)	8(7)	G3/8				15	0,20 (0,51)
				0,6 (0,1)	8(7)	G1/2					0,18 (0,48)
				0,6 (0,1)	8(7)	G3/4	105		35		0,23 (0,65)
				0,6 (0,1)	8(7)	G1	105		40		0,32 (0,82)
				1 (0,5)	15(13)	G1/4	93		30	12	0,22 (0,53)
				1 (0,5)	15(13)	G3/8				15	0,20 (0,51)
				1 (0,5)	15(13)	G1/2					0,18 (0,48)
				1 (0,5)	15(13)	G3/4	105		35		0,23 (0,65)
				1 (0,5)	15(13)	G1	105		40		0,32 (0,82)
				2 (0,8)	28(25)	G1/2	93		30		0,18 (0,48)
			80	2 (0,8)	28(25)	G3/4	105		35		0,23 (0,65)
			80	2 (0,8)	28(25)	G1			40		0,32 (0,82)
			120	27(21)	70(66)	G3/4			35		0,23 (0,65)
			120	27(21)	70(66)	G1			40		0,32 (0,82)

Замечание:

1. Данные в приведенных выше скобках являются точкой сброса, а другая-рабочей точкой. См. Данные точки сброса в аварийном сигнале нижнего предела (мониторинг слишком малого потока) и данные рабочей точки в аварийном сигнале верхнего предела (мониторинг слишком большого потока).

2. Над данными основаны на тесте который переключатель установлен на горизонтальную трубу вертикально и использует воду 20 ℃ как средства массовой информации.

3. Над данными по давления доказательства основаны на 304 материалах нержавеющей стали, давление 50 бар доказательства, 20 бар опционное то.
