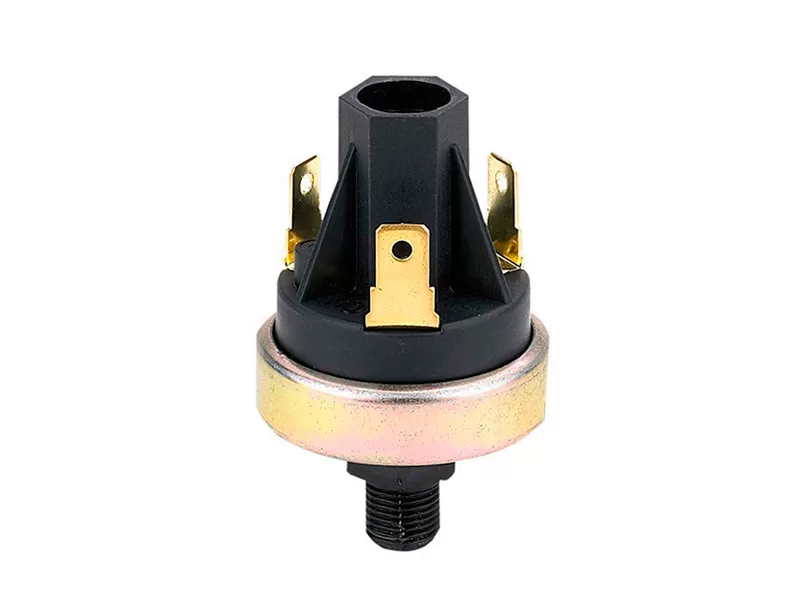

LF20-V Вакуумный выключатель специально разработан для работы в условиях повышенной прочности. Этот переключатель имеет коэффициент y. Он отличает диафрагмой фторосоликона резиновой для совместимости с большим разнообразием жидкостей, и различными прекращениями включая соединитель Метри-пакета который формирует плотное уплотнение соединенный. Среди выдающихся преимуществ дизайна-его прочная конструкция, компактный размер и повышенная целостность уставки.
| Модель | LF20-V |
| СМИ | Воздуха |
| Точка установки давления | Коэффициент y установлен от 1,1 до 22 дюймов/рт. ст. вакуум |
| Максимальное рабочее давление | 30 дюймов/рт. ст. вакуум |
| Давление взрыва | 150 фунтов на квадратный дюйм |
| Диапазон температур Opeating | От-40 ℃ до 120 ℃ |
| Тип переключателя | Прямое действие, контакт лезвия |
| Электрический рейтинг | Резистивный: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Индуктивный: 1AMP-120VAC, 0.5AMP-240VAC | |
| Контактное соглашение | SPST-NO, НК |
| Терминал | Винты #8-32, лезвие 1/4 дюйма, Metri-Pack |
| Подключение | 1/8 "мужчина НПТ, 1/4" мужчина НПТ, Г1/8» мужчина,» мужчина Г1/4 |
| Материал | Контакт: серебряный сплав, позолота; Основание: сталь с покрытием; Покрытие: полиэстер, армированный Glaee; Диафрагма: фторсиликон эластомер |
| Варианты | Различные низкопробные размеры соединителя, провода (залитые & загерметизированные) |
Преобразование: 1 кгс/см² = 14,2 фунта на квадратный дюйм 1 бар = 14,5 фунтов на квадратный дюйм 1 дюйм/рт. ст. = 0,49 фунта на квадратный дюйм
| Номер | Диапазон заданных точек давления | Схемотехники | Базовый материал | Подключение | Терминалы | Обложка |
| 0 | / | / | / | / | / | Нет |
| 1 | 1,1-3 "Хг (15-41" Х20) ± 0,5 "Хг | SPST-NC | Барсс | 1/8NPT | 1/4 лезвия | Чехол А |
| 2 | 4-8 "Хг ± 1" Хг | SPST-NO | Сталь с покрытием | 1/4NPT | # 8-32винты | Чехол В |
| 3 | 9-17 "Хг ± 2" Хг | / | Нержавеющая сталь | Р1/8 | Проволочные выводы | / |
| 4 | 18-22 "Хг ± 3" Хг | / | / | Р1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
