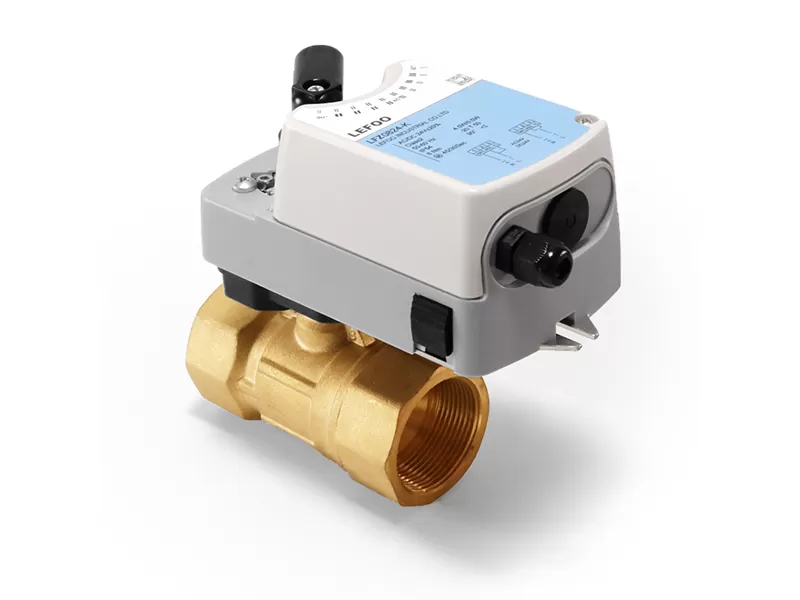

В HVAC и системе водоснабжения шаровые краны используются в качестве автоматических регулирующих клапанов. Lt имеет регулируемый коэффициент fow, высокую надежность и длительный срок службы. Lt использует графит для того чтобы усилить кольцо запечатывания тела клапана и двойное кольцо запечатывания стержня клапана EPDM. Он имеет встроенный клапан распределения butterfy внутри и не боится обратной разницы давления. Lt имеет характеристику равного процента fow. Его высокое давление отключения составляет 1,4 МПа. Номинальное рабочее давление PN20. Максимальная разница рабочего давления составляет 0,35 МПа. У него есть кнопка короткого замыкания ручного привода. Рабочая температура от-5 до 121 ℃. Л соответствующий для центрального кондиционирования воздуха, горячей и холодной системы водоснабжения, хумифкатион пара, етк.
Общие | Значение | Общие | Значение |
Диапазон диаметров | DN15-DN150 | Угол поворота | 0-90 ° |
Режим подключения | DNI5-DNS50 (гнездо женской головы) DN65-DN150 (клыки) | Положение установки | Вертикальная установка |
Средний | Горячая и холодная вода, ненасыщенный пар, вода этанола 50%, етк. | Характеристики потока | Равный процент |
Средний температурный диапазон | -5 ℃-120 ℃ | Давление подшипника тела вале | 1,6 МПа фланцевая резьба 2,0 МПа |
Регулируемый коэффициент клапана | > 100 | Материал корпуса клапана | Кованая латунь (резьба) чугун с шаровидным графитом (фланец) |
Утечка крыс | Отсутствие утечки с завода | Материал сердечника клапана | Нержавеющая сталь 304 |
Максимум. допустимая разница давлений | 0,35 МПа | Материал штока клапана | Нержавеющая сталь 304 |
Максимум. срезать перепад давления | 1,4 МПа | Уплотнительное кольцо | СКЭП |
Модель | Диаметр | Двусторонний поток. | Электропитание | Сигнал управления | F вспомогательный переключатель | Кронштейн | Привод | ||

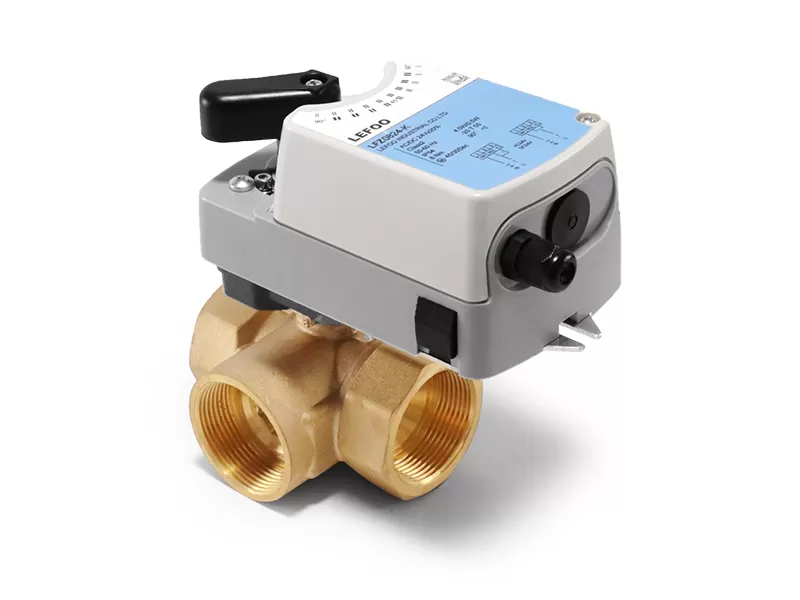

Двусторонний- | Три-пути | ||||||||
LFZ-DQ 15-V | LFZ-DQ 15-Y | ДН 15 | 4,0 | AC/DC24V/230V | Переключать/регулировать | Один | Набор | Кронштейн шарового крана высокой платформы с упаковкой/короткий кронштейн шарового крана с упаковкой | Привод с 4NM |
LFZ-DQ 20-V | LFZ-DQ 20-я лет | ДН 20 | 4,0 | AC/DC24V/230V | Переключать/регулировать | Один | Набор | Кронштейн шарового клапана высокой платформы с упаковкой/короткий кронштейн шарового клапана с упаковкой | Привод с 4NM |
LFZ-DQ 25-В | LFZ-DQ 25-Y | ДН 25 | 10,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана высокой платформы с упаковкой/короткий кронштейн шарового крана с упаковкой | Привод с 6NM |
LFZ-DQ 32-V | LFZ-DQ32-Y | ДН 32 | 16,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Высокий кронштейн альве шарика platfom с упаковкой/короткий кронштейн шарового клапана с упаковкой | Привод с 6NM |
LFZ-DQ 40-V | LFZ-DQ 40-Y | ДН 40 | 25,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового клапана высокой платформы с упаковкой 7 короткий кронштейн шарового клапана с упаковкой | Привод с 6NM |
LFZ-DQ50-V | LFZ-DQ50-Y | ДН 50 | 40,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарикового клапана высокой платформы с упаковкой/короткий кронштейн шарикового клапана с упаковкой | Привод с 6NM |
LFZ-DQ 65-V | / | ДН 65 | 63,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана высокой платформы с упаковкой | Привод с 16Нм |
LFZ-DQ 80-V | / | ДН 80 | 100,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана высокой платформы с упаковкой | Привод с 16Нм |
LFZ-DQ100-V | / | ДН 100 | 160,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана с упаковкой | Привод с 24Нм |
LFZ-DQ 125-V | / | ДН 125 | 250,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана с упаковкой | Привод с 24Нм |
LFZ-DQ 150-V | / | ДН150 | 400,0 | AC/DC24V/230V | Переключать/регулировать | Два | Наборы | Кронштейн шарового крана с упаковкой | Привод с 32NM |
Модель | Г | H (мм) | H1 (мм) | L (мм) | Модель | Фланец Индексация Круг | L (мм) | D (мм) | H (мм) | Н-д |
ДН 15 | G1/2 | 184 | 37,5 | 60 | ДН 65 | 145 | 97 | 105 | 136 | 4-18 |
ДН 20 | G3/4 | 184 | 44 | 73 | ДН 80 | 160 | 108 | 120 | 140 | 8-18 |
ДН 25 | G1 | 189 | 47 | 89 | ДН 100 | 175 | 120 | 145 | 104 | 8-18 |
ДН 32 | G1-1/4 | 199 | 52,5 | 102,5 | ДН 125 | 200 | 145 | 175 | 115 | 8-18 |
ДН 40 | G1-12 | 208 | 57 | 113 | ДН 150 | 230 | 165 | 205 | 138 | 8-18 |
ДН 50 | G2 | 219 | 62 | 127,5 | ||||||
