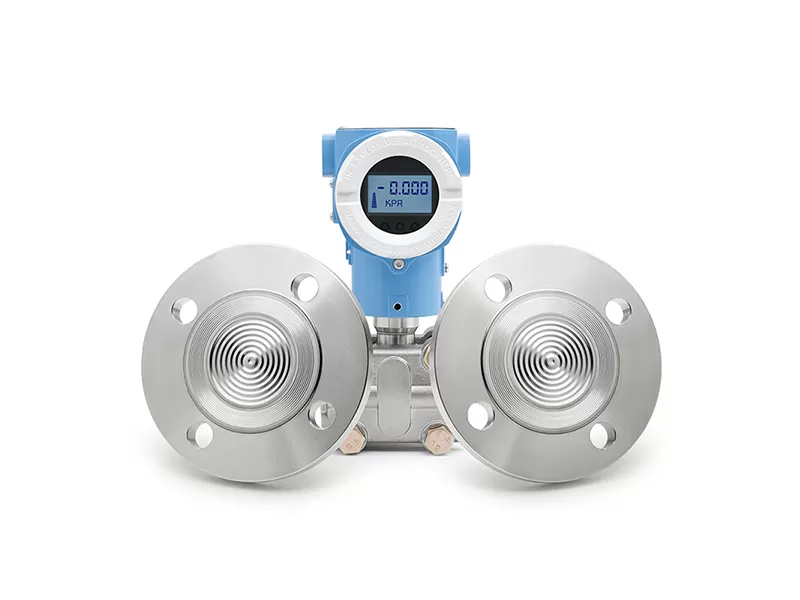

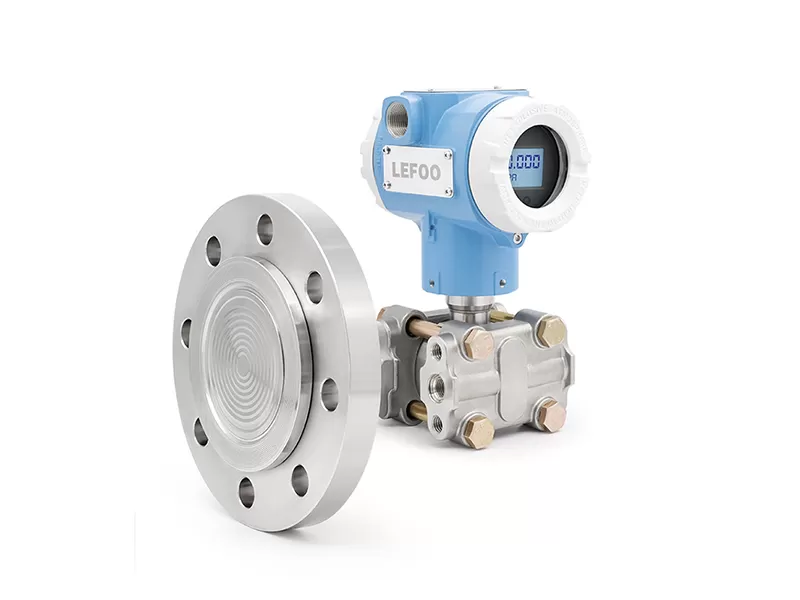

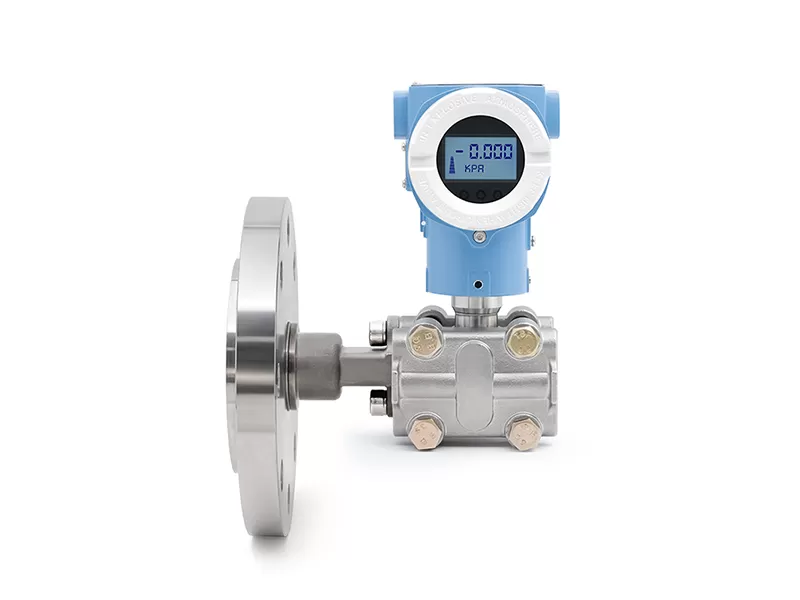

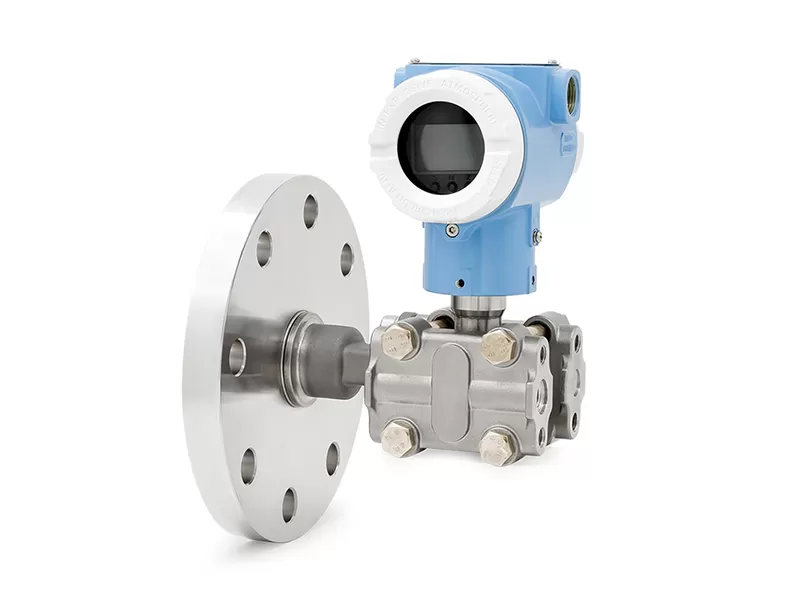

LFT720 фланцевый передатчик состоит из преобразователя перепада давления LFT710 и сварного фланца уровня. Фланец и датчик заполнены с силиконовым маслом для того чтобы перенести давление, избегая влияния измерения измеренной среды через пилотную трубку. Влияние на измерение, вызванное прохождением измеряемой среды через пилотную трубку, включает испарение при кристаллическом затвердевании (кипение), конденсацию, фракционирование (сильное изменение) и т. д. Оно используется для измерения давления жидкостей, газов или паров и последующего преобразования его в сигнал 4-20 мА. Принцип измерения такой же, как у передатчика LFT710 DP. Единственная разница заключается в пути передачи давления, давление сначала передается через диафрагму фланца уровня и заполненного масла, затем через корпус передатчика и, наконец, достигает измерительного датчика.
Диапазон давления откалиброван на основе стандартной нулевой точки, диафрагмы из нержавеющей стали 316L, поданной жидкости-силиконовое масло.
1) Опорная точность калибровки давления
| Включая линейность, гистерезис и повторяемость от нулевой точки | |||
| Точность линейного выхода | ТД≤ 10 | ± 0,2% | Стандартный диапазон: 40 кПа, 250 кПа, 1 МПа, 3 МПа |
10| ± 0,02TD % | | ||
| Примечание: TD-это коэффициент поворота диапазона. Когда | URV | ≥ | LRV |, TD = URL/| URV |; когда | URV | ≤ | LRV |, TD = URL/| LRV | |||
2) Влияние источника питания
Когда напряжение питания изменяется в пределах 12 ~ 36 В постоянного тока, если изменение нулевой точки и диапазона не превышает ± 0,005% * URV на
Напряжение, влияние можно игнорировать.
1) Диапазон
| Диапазон/верхний и нижний пределы диапазона (URL и LRL) | КПа | Коэффициент диапазона TD | |
| С | Диапазон | 1 ~ 40 | 1 ~ 40 |
| URL-адрес LRL | -40 ~ 40 | ||
| Д | Диапазон | 2,5 ~ 250 | 1 ~ 100 |
| URL-адрес LRL | -250 ~ 250 | ||
| Е | Диапазон | 10 ~ 1000 | 1 ~ 100 |
| URL-адрес LRL | -500 ~ 1000 | ||
| Ф | Диапазон | 30 ~ 3000 | 1 ~ 100 |
| URL-адрес LRL | 500 ~ 3000 | ||
2) Выбор диапазона
В пределах верхнего предела диапазона (URL) и нижнего предела диапазона (LRL) можно настроить значение TD в пределах допустимого диапазона для выбора диапазона. Например, если URL-адрес и LRL -40 ~ 40 кПа, установите значение TD на 10 и выберите выходной сигнал 0 ~ 4 кПа или-4 ~ 4 кПа. Для обеспечения точности значение TD должно быть максимально минимальным, как правило, в пределах 10.
3) Установка нулевой точки
Zero и Span можно отрегулировать на любое значение в диапазоне измерения в таблице, если калиброванный диапазон> минимальный диапазон.
4) lmpact положения установки
Фланец уровня можно установить в любом положении. Наилучшее условие-удерживать фланец в вертикальном положении, а смещение, вызванное позиционным отклонением, можно исправить нулевой очисткой.
5) Выход
| Сигнал | Тип | Метод вывода |
| 4 ~ 20 мА | Линейный | Двухпроводной, |
| 4 ~ 20 мА + Харт | Линейный | Двухпроводной, |
| RS485 | Линейный | Четырехпроводной |
7) Время отклика
Общее время постоянной демпфирования: равно сумме времени констант демпфирования компонентов электронной схемы и блока чувствительной диафрагмы.
Время демпфирования компонентов электронной схемы: регулируемое 0-60 с
Время демпфирования коробки зондирования диафрагмы: ≤ 0,2 с
Время запуска после сбоя питания: ≤ 5 с
Восстановление данных до нормального времени использования: ≤ 2 с
8) Температура окружающей среды
| Лтем | Условия эксплуатации |
| Окружающая рабочая температура | -20 ~ 70 ℃ с дисплеем |
| Температура хранения | -40 ~ 85 ℃ |
| Температура окружающей влажности | 5-100% относительной влажности при 40 ℃ |
| Уровень защиты | IP65 |
| Опасные случаи | EXdIICT6 |
| Корпус измерительной диафрагмы | Нержавеющая сталь 316L |
| Диафрагма | 316Л, Хастеллой, тантал, ФЭП, ПФА, ПТФЭ |
| Технологический фланец | Нержавеющая сталь 304, нержавеющая сталь 316Л |
| Гайки и болты | Нержавеющая сталь (A4), цветной цинк |
| Уплотнительное кольцо | НБР, ФКМ, ЭПДМ |
| Корпус передатчика | Материал алюминиевого сплава |
| Уплотнение корпуса | Нитриловый каучук (NBR) |
| Паспортная табличка | Нержавеющая сталь 304 |
