Регулировка реле давления компрессора LF10

Зачем нужна регулировка реле давления компрессора? Действительно, единственный раз, когда вам нужно настроить реле давления компрессора,-это когда вы заменяете существующий переключатель, а новый не имеет тех же настроек давления, что и старый.

Включить давление?

У многих людей есть воздушный компрессор с настройкой давления, скажем, 120 фунтов на квадратный дюйм и настройкой давления 90 фунтов на квадратный дюйм. Они чувствуют, что они не получают достаточно воздуха или достаточно высокого давления, чтобы правильно запустить свой воздушный инструмент. В результате они хотят увеличить настройки давления на своем воздушном компрессоре с ошибочным ожиданием того, что при этом у них будет больше воздуха для более продолжительной или более эффективной работы их воздушного инструмента, или они могут сделать воздушный компрессор, рассчитанный на верхнее давление 120 фунтов на квадратный дюйм, чтобы обеспечить более высокое давление воздуха.

Заводские настройки реле давления вашего воздушного компрессора являются правильными. Ваш компрессор предназначен для правильной работы в тех настройках, которые вырезаны и вырезаны. При попытке установить настройки давления выше, чем на заводе, компрессор может стать небезопасным, и он, безусловно, саморазрушится намного раньше, чем ожидалось.

Попытка увеличить настройку компрессора, чтобы попытаться более эффективно запустить воздушный инструмент с высоким спросом на воздух, не сработает. Если у вашего компрессора нет достаточной мощности для правильной работы вашего воздушного инструмента, вам нужен воздушный компрессор большей мощности, а не установка давления, которая выше, чем предназначен для обеспечения компрессора.

Регулировка реле давления компрессора

Возможно, вам все равно придется попытаться настроить настройку нового реле давления в соответствии со старыми настройками реле давления.

Чтобы сделать регулировку реле давления компрессора, вам нужно будет снять крышку с реле давления.

Будь осторожен! Отключите питание компрессора. Вы подвергаете провода под напряжением внутри крышки, и необходимо принять надлежащие меры, чтобы не дать себе или прохожему смертельный шок.

Предполагая, что ваше новое реле давления регулируется, а некоторые нет, процесс изменения настроек будет зависеть от типа регулировки вашего нового реле давления. На фото ниже крышка снята с реле давления. Два элемента внутри красного круга с белым покрытием-это регулировки давления для этого переключателя. Регулировки настройки давления были загерметизированы на заводе, чтобы было ясно, что регулировка этого реле давления не рекомендуется. Не пытайтесь регулировать настройки давления с помощью переключателя этого типа. Либо купите переключатель, который имеет те же настройки давления, что и ваш старый воздушный компрессор, либо купите реле давления LF10, которое специально создано для регулировки.

Переключатель давления фиксированного диапазона

Первый тип-это реле давления с фиксированным диапазоном. На этом типе фиксируется срез давления и срез перепада давления. Повернув регулировку гайки внутри реле давления, вы одновременно изменяете настройки врезки и вырезания, перемещая диапазон давления вверх и вниз по мере вращения гайки.

Это реле давления обычно имеет только одну резьбу, на которую помещаются пружина и регулировочная гайка. Поворотив гайку по часовой стрелке, вы увеличиваете давление переключателя. Диапазон давления, то есть точка, где компрессор вырезает, также будет увеличиваться.

Например, если диапазон давления реле давления с фиксированным диапазоном составлял 45 фунтов на квадратный дюйм, а нормальное давление среза-90 фунтов на квадратный дюйм, то поворот регулировочного винта по часовой стрелке может изменить давление среза на 95 фунтов на квадратный дюйм. Давление отключения автоматически станет на 140 фунтов на квадратный дюйм или на 45 фунтов на квадратный дюйм выше. Повернув регулировку гайки дальше, разрез может измениться на 100 фунтов на квадратный дюйм, а вырез станет 145 фунтов на квадратный дюйм.

Повернув регулировочный винт против часовой стрелки, давление среза упадет, а давление среза упадет на соответствующую величину.

Регулируемый переключатель диапазона давления

В этом типе реле давления обычно можно регулировать разрез, вырез и диапазон давления реле давления.

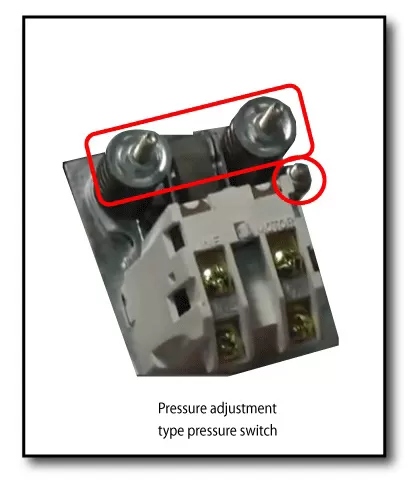

На фото выше две регулировки, расположенные внутри красного прямоугольника, позволяют пользователю регулировать настройку давления среза (левая гайка) и настройку давления среза (правая гайка). Поворот любой из регулировочных гаек по часовой стрелке увеличит настройки давления, и наоборот, если они повернуты против часовой стрелки.

На этом реле давления регулировочная гайка в маленьком красном кружке используется для регулировки диапазона этого переключателя. Поворот по часовой стрелке увеличивает настройку диапазона, одновременно регулируя давление надреза и надреза.

Регулируем ли мой реле давления

Когда вы открываете реле давления, если вы видите настройку, аналогичную той, которая показана на фото выше, то ваше реле давления имеет регулируемый тип.

Если вы видите настройку, похожую на изображение с уплотнителем на гайке, как показано ранее, этот переключатель не регулируется.

Советы по регулировке реле давления компрессора

Еще раз, мы рекомендуем вам отрегулировать настройку давления реле давления только в соответствии с настройкой давления переключателя, который вы заменяете. Повышение давления выше заводских настроек на воздушном компрессоре приведет к раннему выходу из строя компрессора и может привести к катастрофическому выходу из строя компрессора.

Если вы регулируете давление среза, а также изменяете давление среза, не рекомендуется иметь две настройки слишком близко друг к другу. Если вы слышите, что точки реле давления грохнут, или компрессор работает очень быстро, вполне вероятно, что две настройки-вырезание и вырезание-находятся слишком близко друг к другу. Оставьте, по крайней мере, дифференциал 20 фунтов на квадратный дюйм, а желательно и немного больше, когда вы настраиваете реле давления, чтобы предотвратить быструю цикличность и преждевременный отказ компрессора.

Комментарии, советы и предложения приветствуются.
