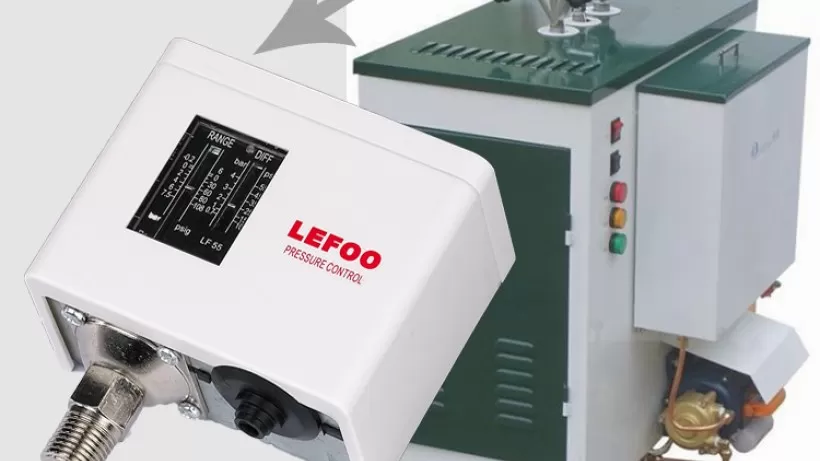

Подлинная Переключатель Давления

1. Что такое реле давления?
Английский реле давления-это реле давления. Легко понять объяснение, это реле давления. Реле давления-это форма переключателя, который замыкает электрический контакт при достижении определенного давления жидкости на его входе. Переключатели могут быть сконструированы так, чтобы вступать в контакт при увеличении или уменьшении давления. Реле давления широко используются в промышленности для автоматического мониторинга и управления системами с использованием жидкостей под давлением.

Другой тип реле давления, который обнаруживает механическую силу; Например, чувствительный к давлению ковер используется для автоматического открытия дверей в коммерческих зданиях. Такие датчики также используются в приложениях охранной сигнализации, таких как чувствительные к давлению полы.

Реле давления для измерения давления жидкости содержит капсулу, сильфон, трубку Бурдона, диафрагму или поршневой элемент, который деформируется или смещается пропорционально приложенному давлению. Полученное движение применяется, либо непосредственно, либо через усилительные рычаги, к набору контактов переключателя. Поскольку давление может меняться медленно, а контакты будут действовать быстро, для обеспечения быстрой работы контактов используется какой-то механизм перецентрирования, такой как переключатель мгновенного действия. Тип чувствительного реле давления с использованием ртутного переключателя, установленного на трубке Бурдона; масса смещения Меркурия обеспечивает полезную центральную характеристику.

Реле давления можно отрегулировать, либо перемещая контакты, либо регулируя натяжение в контрпружине. Промышленные реле давления могут иметь калиброванную шкалу и указатель, чтобы показать заданное значение переключателя. Реле давления будет иметь гистерезис, т. е. Дифференциальная полоса вокруг ее упора, известная как мертвая полоса переключателя, в которой небольшие изменения давления не влияют на состояние контактов. Точка. Некоторые типы допускают дифференциальную регулировку.

Чувствительный к давлению элемент реле давления может быть выполнен с возможностью реагирования на разность двух давлений. Такие переключатели полезны, когда разница существенна, например, для обнаружения засорения фильтра в системе водоснабжения. Выключатели должны быть сконструированы таким образом, чтобы они реагировали только на перепады и не вели себя неправильно при изменении давления в синфазном режиме.

Контакты реле давления могут быть рассчитаны на одну десятую ампера до 15 ампер, с меньшими номинальными показателями, найденными на более чувствительных переключателях. Обычно реле давления работает с реле или другим устройством управления, но некоторые типы могут напрямую управлять небольшими электродвигателями или другими нагрузками.

Поскольку внутренние части переключателя подвергаются воздействию технологической жидкости, они должны быть выбраны таким образом, чтобы сбалансировать прочность и срок службы с совместимостью с технологической жидкостью. Например, резиновые диафрагмы часто используются при контакте с водой, но быстро деградиируют при использовании в системе, содержащей минеральное масло.

Выключатели, предназначенные для использования во взрывоопасных зонах с легковоспламеняющимися газами, имеют корпус для предотвращения образования дуги на контактах от воспламенения окружающего газа. Корпуса переключателей также могут быть обязаны быть атмосферостойкими, устойчивыми к коррозии или погружными.

Электронное реле давления сочетает в себе некоторый тип датчика давления (тензодатчик, емкостный элемент или другое) и внутреннюю схему для сравнения измеренного давления с заданным показателем. Такие устройства могут обеспечивать улучшенную повторяемость, точность и точность по сравнению с механическим переключателем.

2. Типы реле давления.
Ниже приведена классификация некоторых распространенных на практике реле давления.

2,1 пневматический переключатель давления (пневматическое реле давления)
Специфическая классификация реле давления поможет подобрать и использовать оборудование с высокой точностью и пригодностью, экономя время и затраты. Люди разделяют одиночные и двойные реле давления в зависимости от количества сигналов датчиков, которые могут принимать сигналы в устройстве.

2.1.1 Одиночный переключатель давления (одиночное реле давления)
Сравненный к другим реле, одиночные реле расклассифицированы как более прочное если сделано из хороших материалов, анти -- корозии, анти -- ржавчины и анти -- оксидации как медь, нержавеющая сталь, пластмасса.
Конструкция одиночного реле давления: установочный винт низкого давления LP, установочный винт дифференциала LP, главный рычаг, главная пружина, дифференциальная пружина, расширительная коробка, разъем низкого давления, контакт, провод винта клеммы, винт заземления, ввод провода, перекидной механизм для окончательного открытия контакта и закрытие, стопорная пластина, рычаг, Выступ, кнопка сброса, для реле высокого давления, установочный винт высокого давления HP, соединитель высокого давления.

Реле низкого напряжения
Реле низкого давления предназначено для работы под давлением испарения или для отключения контура компрессора, когда давление начинает падать до уровня, защищающего компрессор. Кроме того, он также используется для регулировки охлаждающей способности.

Некоторые распространенные типы реле низкого напряжения: реле давления Danfoss Kp2, Danfoss Kp1, Danfoss 1A...
Одна вещь, которую необходимо объяснить клиентам, заключается в том, что контакты переключателя работают на высокой скорости и высоком напряжении. Сила замыкания подвижного контакта со статическим контактом. Это необходимо, чтобы избежать таких проблем, как пожар, контактная липкость и контактный взрыв, вызванные образованием дуг или искр при открытии контактов. Для реле контакты очень важны, и дуги являются одной из основных причин отказа контакта. С тех пор проблемы на контактах были уменьшены, продлевая срок службы реле.

Время, когда управляемый контакт и статический контакт встречаются с концом цепи, называется временем закрытия.

Среднее время закрытия реле составляет около одной тысячной секунды.

Реле высокого напряжения
Когда давление конденсированной воды, в которой течет хладагент, увеличивается, высоковольтное реле выполняет задачу открытия и закрытия. Когда давление превышает допустимый порог воздушного компрессора, он останавливается и сжимает пар.

Принцип работы реле высокого напряжения очень похож на принцип работы реле низкого напряжения. Однако расположение контактов будет другим.

Когда давление компрессора увеличивается и превышает допустимый уровень, то есть превышает значение, установленное на реле, реле размыкает контакт и отключает контур воздушного компрессора. Когда давление ниже установленного давления минус перепад давления, воздушный компрессор возобновит работу.

Реле высокого напряжения делятся на три типа: реле высокого напряжения, ограничивающие напряжение, реле высокого напряжения, ограничивающие безопасность, и обычные реле высокого напряжения.

2.1.2 Двойной реле давления (реле двойного давления)

Это называется реле двойного давления, когда есть комбинация реле низкого давления и реле высокого давления. Она объединена в одном корпусе и выполняет функцию обоих реле. Двойное реле срабатывает, когда давление превышает допустимый уровень и когда давление падает ниже допустимого уровня.

В зависимости от модели и конструкции закрытие может быть выполнено вручную с помощью рычага сброса внутри корпуса или внешней кнопки сброса.

Есть одна вещь, на которую клиенты должны обратить внимание при установке этого реле двойного давления Danfoss: этот тип соединения с всасывающей трубой, эжекторная труба должна находиться в верхнем положении, что помогает предотвратить попадание масла в коробку для штабелирования. Это обеспечит правильную работу контактов, коробка для укладки не будет сгруппирована.

Параллельно с вышеуказанными типами, мы не должны игнорировать реле давления масла для того чтобы помочь защитить смазку компрессора воздуха в самом лучшем пути. Поскольку давление в отсеке воздушного компрессора изменится, необходимо изменить давление масла на входе.

2,2 Переключатель гидравлического давления

Реле давления масла или гидравлический переключатель давления-это тип реле с 3 контактами. В верхней части реле есть маслопровод, соединяющий систему с выходом масла из гидравлического насоса, линией извлечения масла, ручкой регулировки давления.

Когда давление масла, жидкости, воды в системе равно давлению, установленному оператором, контакт закроется, и электродвигатель остановится.

Реле гидравлического давления имеет много типов, разделенных в зависимости от используемой среды: масло, вода. Цены на реле давления воды будут варьироваться в зависимости от марки, модели, размера и спецификаций. Установка реле давления воды поможет защитить насос, защитить систему водоснабжения, увеличить долговечность, уменьшить поломки и сэкономить электроэнергию и воду.

Гидравлическое реле давления

В дополнение к вышеуказанному делению, люди также делятся по происхождению:

Тайвань, Корея
Япония, Индия
Германия, Китай

Или, по словам производителя, есть разные типы

Реле давления Danfoss, Honeywell, LEFOO, Saginomiya...
Реле давления Autosigma, Солнечный...

Кроме того, мы знаем о специальных типах переключателей, таких как: переключатели аммиака изготовлены из нержавеющей стали, углеродистой стали для ограничения лучшей коррозии. Переключатели Feon могут быть изготовлены из стали или медного сплава.

Чтобы иметь возможность выбрать коммутационное устройство на основе соответствующего сигнала давления, такие параметры, как: порог давления, среда измерения, вес, максимальное-минимальное давление, рабочая температура... Нельзя игнорировать. По.
